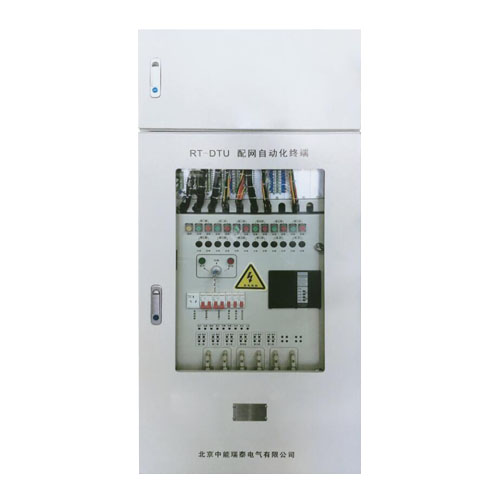

RT-DTU配網自動化終端（以下簡稱RT-DTU）北京中能瑞泰電氣有限公司響應配網自動化最新標準，基于電子信息和計算機技術研發出的全新一代配網終端。具有以下功能特點：

1、高可靠性軟件平臺：軟件平臺采用強大的Linux多任務多線程實時操作系統；

2、設計：核心單元采用4U標準機箱設計，每個功能模塊以插件形式配置，維護方便；

3、自檢：具有高可靠性的電路設計與完善的診斷、自恢復功能；

4、RT-DTU通過軟件組態配置可實現靈活功能組合；

5、實時監測：RT-DTU實時監測10kV線路電圧、線路電流、零序電流、設備狀態等運行及故障信息，完成遙信、遙測、遙信功能，實現配網自動化的實時監控；

6、保護功能：檢測線路故障及過負荷狀態功能，能檢出線路零序過壓、零序過流、線路過負荷、線路過流、相間短路等線路保護，可靈活設置為報警、跳閘動作，并記錄故障事件；

7、通信管理模塊：具備多種方式的通信接口和多種標準通信規約，除具備終端內部數據管理功能，對外還可轉發配電室或開閉站內電能表、PLC及直流屏數據，通過一個標準統一接口與主站系統通信完成                                              數據傳輸?shù)裙δ埽?/p>

8、硬件組態配置功能滿足了RT-DTU實時性要求，既實現了數據存儲記錄功能，又實現了線路微機保護獨立配置功能，成功解決了測控、保護、通訊兼容共存問題，達到了簡化站端設備種類的目的；

9、故障錄波記錄：裝置故障錄波時錄取故障線路的前2個周波和故障后3個周波，每個周波錄取64個點。使用裝置維護工具可以對錄波文件進行詳細分析，波形細節一覽無余；

10、人機互交：128*64分辨率大尺寸液晶顯示屏，RT-DTU運行工況就地一目了然。

終端外形尺寸圖

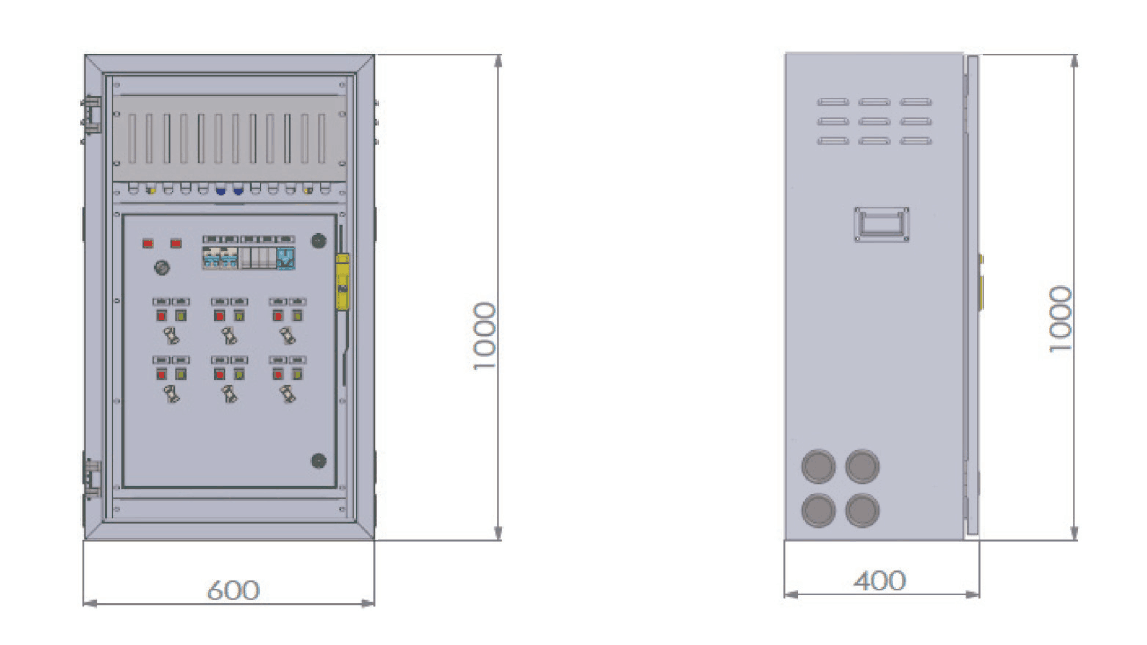

                                        箱體外形尺寸圖

  箱體底座安裝孔尺寸圖                                外形尺寸表
