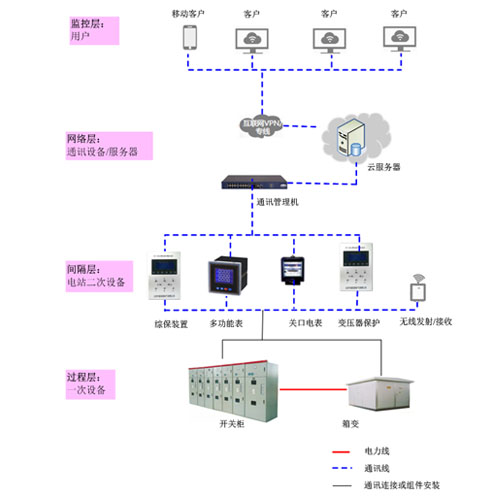

RT-PDM電力監控系統包括現場智能終端、電力監控軟件系統、以及中間的網絡設備。電力監控軟件系統安裝在運行人員的辦公室的計算機上，通過中間的網絡設備與現場各種智能終端通訊，實現遙測、遙信、遙控和遙調功能。本文就電力監控軟件系統做重點描述。監控系統包括過程層、間隔層、通訊層和監控層。

■過程層：過程層包括配電網的一次設備，如開關柜、變壓器、電動機等，用于電能傳輸、開斷、變壓等功能。

■間隔層：安裝在一次設備上的監測、計量和保護裝置， 具備通訊功能。

■通訊層：數據從一次設備現場到工作站通訊所需的網絡設備、通訊接口、通訊規約。

■監控層：運行監控人員的工作的界面及相關的服務器。如工程師站、網絡服務器、數據庫服務器等。

系統功能

■RT-PDM 配電監控系統的主要功能包括數據采集、數據計算分析、數據記錄、操作控制、告警管理、圖形顯示、打印等。

數據采集

■采集10kV 線路的電流、有功功率、無功功率、功率因數、有功電度、無功電度（計算及脈沖計數）、母線電壓、頻率等各種模擬量，以及斷路器、刀開關、隔離車、彈簧儲能等各種狀態量；

■采集每條高壓線路、每種保護所記錄的事件；

■采集直流系統絕緣監測、電壓監測，電壓互感器系統監測等數據；

■采集 10/0.4 kV 變壓器低壓側進線、母聯開關的運行狀態量及低壓接地故障信號。

數據計算分析

■對實時數據進行統計、分析、計算，產生生產用戶所必需的電壓合格率、有功、無功、電流、總負荷、功率因數、電量日/月/年最大值、最小值及時間、日期、負荷率、數字輸入狀態量邏輯運算值等，設備正常/異常變位次數并加以區分等。

歷史記錄

■具有對各種歷史數據的記憶功能，以供隨時查詢、回顧、打印。主要包括：

■狀態變化記錄，狀態變化記錄包括事故狀態變化記錄，預告狀態變化記錄和計算機監控系統異常狀態記錄；

■遙測越限記錄；

■自檢、操作記錄；

■事件順序記錄。

控制操作

■包括所有電壓等級斷路器、隔離開關、主變中性點刀閘的跳合操作，主變調壓開關升降操作所有控制均具有遠方、就地跳合閘控制能力。本地操作時，遠程操作功能自動閉鎖。

此外系統還能控制電容器投切，實現無功補償。

告警管理

■當發生事故、故障、狀態變化、越限等事件時，監控系統能夠自動作一系列處理：如推出簡報、發出音響、自動事故追憶、畫面。

1)運行環境

★主處理器：內存8G， 硬盤： 1T， 屏幕：21.5LCD；

★操作系統：Windows, Linux；

★數據庫： SQL Server, Oracle。

2)系統性能：RT-PDM的技術性能主要取決于硬件資源和軟件系統性能。其中

★可靠性≥99.98%；硬件使用壽命 ≥20年；

★可接入配電站4096個電站，每個電站可測量電流、 電壓8000點，遙信采集12000點；（可通過升級軟件擴展）；

★控制1024個電動開關或斷路器；

★頁面切換時間≤0.5S；

★命令執行≤0.5S；

★對時精度≤1秒 ；

★開關量分辨率≤1秒。

3)工作電源

★額定電壓：AC/DC220V，允許偏差：±20%；

★額定頻率：50Hz，允許偏差：±5%；

★直流電源紋波系數：不大于5%。

4)交流測量回路

★額定電壓： 315～1000V線電壓；額定電流：5A；采樣精度：0.5級；

★功率測量精度：0.5級。

5)觸點性能

★裝置的跳合閘出口觸點容量：電壓不超過250V、電流不超過1A、時間常數為5ms±0.75ms，容量為50W的直流有感負荷；

★裝置能可靠動作及返回1000次。

6)功率消耗

★交流電流回路：當額定電流為5A時，每相不高于1VA；當額定電流為1A時，每相不高于0.5VA；

★交流電壓回路：當額定電壓時，每相不高于1VA；

★直流電源回路：不高于10W。
