RT-SUN光伏箱變智能測控終端（以下簡稱RT-SUN），主要適用于35KV及以下各電壓等級箱式變電站（雙繞組、雙分裂）的智能測控、通訊管理（模塊化、可選擇），可實現箱變高低壓側的模擬量采集、電氣量和非電氣量保護、遠方控制和通訊功能。同時，此裝置還融入了通訊管理機、光纖交換機的功能，可接入、傳輸逆變器、匯流箱和其他子系統，如視頻監控、IP 電話、環境監控和無線測溫等第三方子系統，實現站內智能設備通訊信息的集中、規約轉換和數據傳輸，并通過自愈式環形光纖以太網接入變電站綜自系統。RT-SUN可以實現對光伏電場的遠程管理和自動化監控，滿足光伏電站全面智能化、“無人值班，少人值守”的運行管理方式。

環境條件

★環境溫度

  工作溫度：-40℃~+75℃；

  儲藏溫度：-40℃~+85℃；

★相對濕度：45%~75%；

★大氣壓力：86kPa~106kPa。

工作電源

★額定電壓：AC/DC220V，允許偏差：±20%；

★直流電源紋波系數：不大于5%；

★額定頻率：50Hz，允許偏差：±5%。

交流測量回路

★額定電壓：480V線電壓；額定電流：5A；采樣精度：0.5級；

★功率測量精度：0.5級。

保護功能

★電氣量保護：三段式過流、過電壓、欠電壓、零序過壓、零序過流；

★非電氣量保護：遙信可任意配置成所需要的保護，如：油溫高、油位低、重瓦斯、輕瓦斯、壓力釋放閥等。

故障和事件記錄

★記錄至少25次開關量變位信息；

★25次用戶最近操作系統；

★記錄故障前和故障后10周波的模擬數據。

電能質量記錄

★電壓、電流各次諧波；

★總諧波和總諧波畸變率；

★電壓波峰系數；

★三相不平衡度；

★電網頻率。

監控逆變器、匯流箱信息

★除了監控箱變本體的狀態外，還可以測量與其直接連接的逆變器以及逆變器以下的匯流箱信息。

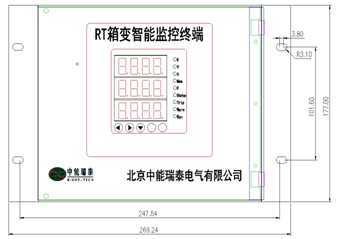

                                                           前視圖

                                                                 俯視圖
