產品簡介
技術參數

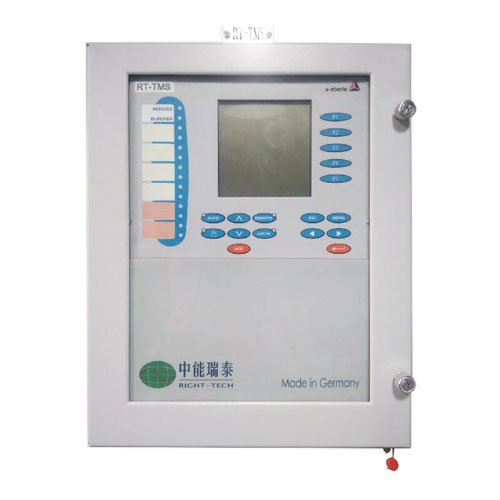

RT-TMS變壓器智能監控系統(下文簡稱RT-TMS)實時監測變壓器各項關鍵參數，并能夠預測其發展趨勢。該系統的主要用于110KV及以上的電壓等級的變電站。該產品是我公司充分研究國內智能化變電站的需求與德國a-eberle公司合作研發成功的智能監控系統。
RT-TMS（ 變壓器在線監控系統）是本控制柜核心部件，RT-TMS裝置通過采集模擬量（直流量、交流量）、數字量，然后對這些采集的參數進行處理并作出綜合分析判斷，在第一時間通過繼電器出口和LED指示燈發出信號。通過這些信號（啟動風扇組冷卻、啟動油泵、各種告警和跳閘信號、點亮相關聯的LED指示燈）的發出讓客戶在第一時間了解到變壓器的運行狀態，以便進行及時的維護，以免事態近一步擴大化，造成不必要的損失。
RT-TMS人機互動界面可以實時監測變壓器的運行參數（變壓器油溫、TC油溫、繞組溫度、變壓器油位、TC油位、電氣量記錄、冷卻組運行狀態、油中溶解氣體和水分、鐵芯接地電流、有載調壓開關、各種報警和故障信號）方便客戶對變壓器的運行狀態實時掌控，減少客戶的維護成本。
RT-TMS系統由以下三部分組成：傳感器、RT-TMS變壓器監控裝置，RT-TMS變壓器管理軟件系統。
★供電電源：85-264VAC，或88-280VDC，功耗：≤15VA；頻率：45-60Hz。
★I/O和測量：
| A/D-轉換 | |
| 類型 | 逐次逼近 |
| 分辨率 | +/-11BIT |
| 采樣速率 | 24點/周波，1.2KHz |
| 交流電壓輸入（UE） | |
| 測量電壓（UE） | 0-160V軟件選擇 |
| 波形 | 正弦 |
| 頻率范圍 | 15-50-60-65Hz |
| 自身消耗量 | ≤U2/100KΩ |
| 過載能力 | 230/VAC持續 |
| 交流電流輸入（IE） | |
| 測量電流（IE） | 1A/5A（軟件選擇） |
| 波形 | 正弦 |
| 頻率范圍 | 15-50-60-65Hz |
| 調控范圍 | 0-IN-2，1IN |
| 過載能力 | 230/VAC持續 |
| 測量值（可選作為MA-值） | |
| 電壓TRMS | U12，U23，U31（≤0,25%） |
| 電壓TRMS | I1，I2，I3（≤0,25%） |
| 有功功率 | P（≤0,5%） |
| 無功功率 | Q（≤0,5%） |
| 視在功率 | S（≤0,5%） |
| 功率因數 | COS∮（≤0,25%） |
| 相位角 | ∮（≤0,5%） |
| 無功電流 | I*SIN∮（≤1%） |
| 頻率 | F（≤0,5%） |
電磁兼容性能
| EMC檢測項 | 等級 |
| 傳導和輻射 | EN61326表格3，EN61000-6-4 |
| 諧波電流 | EN61000-3-2 |
| 電壓波動和閃變 | EN61000-3-3 |
| ESD（靜電放電） | IEC61000-4-2，8KV/15KV接觸空氣 |
| 電磁場 | IEC61000-4-3，80-2000MHz |
| 快速瞬變 | IEC61000-4-4，4KV/2KV |
| 浪涌 | IEC61000-4-5，4KV/2KV |
| 傳導射頻-信號 | IEC61000-4-6，4KV/2KV |
| 電源頻率磁場 | IEC61000-4-8，100A/M（50Hz），持續 |
電壓驟降 | 1000A/M（50Hz），1S |
| IEC61000-4-11，30%/20MS，60%/1S | |
| 電壓中斷 | IEC61000-4-11，100%/5S |
| 阻尼振蕩 | IEC61000-4-12，等級3，2，5KV |
機械設計
機箱 | 高：325MM（包括PG-螺栓接頭） |
寬：250MM | |
| 總厚度：114MM | |
| 安裝厚度：87MM | |
| 重量 | ≤6.0KG |
| 機箱門 | 帶硅酸鹽玻璃 |
| 安裝開孔 | 高×寬=282MM×210MM |
| 防護等級 | IP54 |
