產品簡介
技術參數

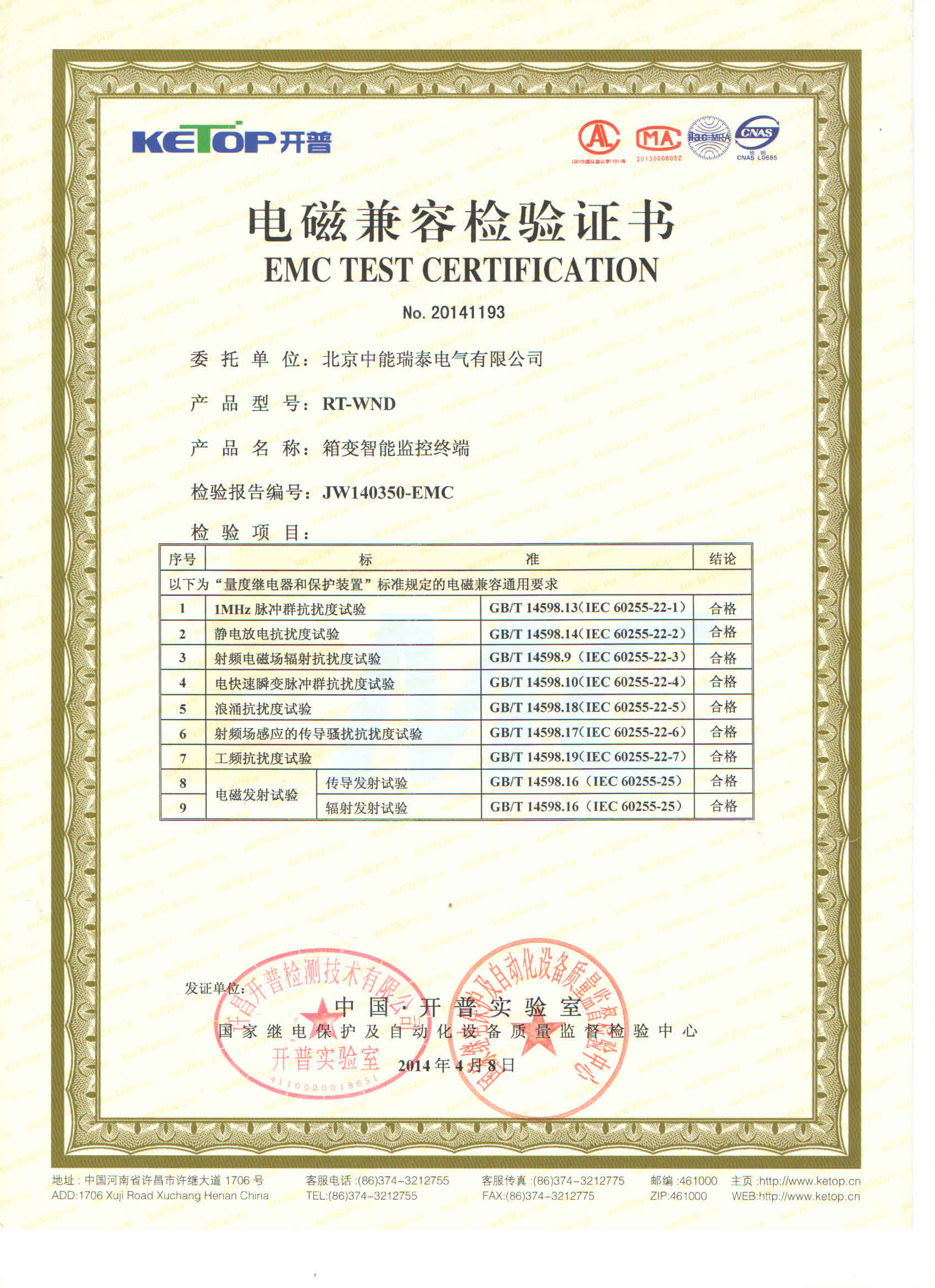

產品證書

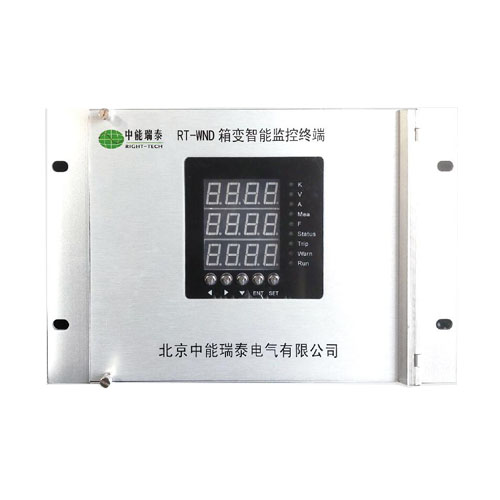

RT-WND箱變智能監控終端（以下簡稱RT-WND）是由北京中能瑞泰電氣有限公司研發的集風電箱變的監測、控制、計量和保護于一體的智能管理系統。該系統可對風力變壓器及其高低壓側斷路器、隔離開關以及箱變內部環境進行全方面、一體化的監控和保護。
系統具有很強的擴展性，可根據現場需求靈活配置故障記錄、保護、計量、電能質量、事件記錄等功能?，F(xiàn)場終端具有以太網口、光口和串口，可實現遠程組網功能。
電氣參數
項目 | 數值 | 精度 |
| 額定電源電壓 | AC/DC220V | 允許偏差：±20% |
| 額定頻率 | 50Hz | ±5% |
| 直流電源波紋系數 | N/A | 不大于5% |
| 交流電壓 | 額定690V | N/A |
| 交流電流 | 額定5A | N/A |
電氣量保護功能
在相應通道的A、B端輸入以下試驗電壓、電流，裝置應該可靠動作；其中In=5A，Un=690V（線電壓）。
| 名稱 | 定值 | 時限 | 動作誤差值 |
| 過流1段 | 350~600%In | 0~100 | ≤±1%，延時≤±0.05s |
| 過流2段 | 200~300%In | 0.1~100 | ≤±1%，延時≤±0.05s |
| 過流3段 | 150~180%In | 0.1~100 | ≤±1%，延時≤±0.05s |
| 過電壓 | 120~200%Un | 0.1~100 | ≤±1%，延時≤±0.05s |
| 欠電壓 | 50~80%Un | 0.1~100 | ≤±1%，延時≤±0.05s |
| 零序電壓（3UO） | 20~50%Un | 0.1~100 | ≤±1%，延時≤±0.05s |
| 零序電流（3IO） | 80~100%In | 0.1~100 | ≤±1%，延時≤±0.05s |
