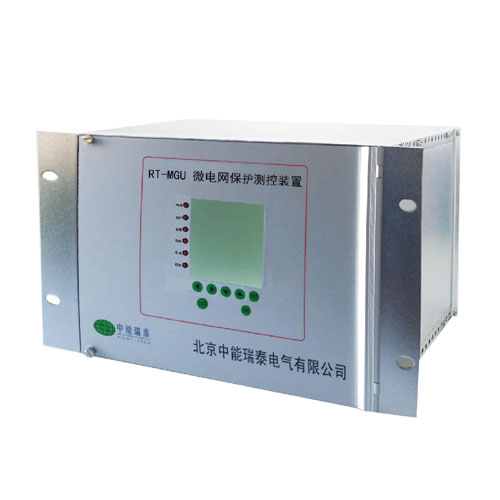

RT-MGU微電網保護測控裝置（以下簡稱RT-MGU）為集保護、監測和控制為一體的智能裝置，既可用于配備升壓變壓器的光伏電站，也可用于由逆變器直接并網的光伏電站。裝置安裝在光伏電站現場的箱變或逆變器室內，能夠采集保護區間內的電流、電壓信號，控制并網斷路器的狀態，對并網和孤網模式均提供保護，提供孤島保護。同時，RT-MGU能夠采集箱變、逆變器、匯流箱和智能電表的數據和狀態信息，對光伏電站進行電氣量計算、故障分析、預測和記錄。此外，RT-MGU可接入第三方系統，如視頻監控、IP電話、環境監測和無線測溫。RT-MGU提供有線或無線接口，支持IEC60870-5-104、IEC60870-5-103，IEC61850通信協議可與RT-Solar分布式光伏電站管理系統無縫連接，實現對光伏電站的全部管理。

環境條件

★環境溫度

  工作溫度：-40℃~+75℃；

  儲藏溫度：-40℃~+85℃；

★相對濕度：45%~75%；

★大氣壓力：86kPa~106kPa。

工作電源

★額定電壓：AC/DC220V，允許偏差：±20%；

★直流電源紋波系數：不大于5%；

★額定頻率：50Hz，允許偏差：±5%。

交流測量回路

★交流電流回路：當額定電流為5A時，每相不高于1VA；當額定電流為1A時，每相不高于0.5VA；

★交流電壓回路：當額定電壓時，每相不高于1VA；

★直流電源回路：不高于10W。

觸點性能

★裝置的跳合閘出口觸點容量：電壓不超過250V、電流不超過1A、時間常數為5ms±0.75ms，容量為50W的直流有感負荷；

★裝置能可靠動作及返回1000次。

EMC/EMI性能

       通過了康沖擊和振動試驗、濕熱試驗、振蕩波抗擾度（GB/T14598.13）、輻射電磁場抗擾度IV（GB/T14598.9）、靜電放電抗擾度IV（GB/T14598.14）、沖擊浪涌抗擾度IV（GB/T14598.10）、射頻場感應傳感騷擾抗擾度III（GB/T14598.17）、工頻磁場抗擾度IV（GB/T17626.8-1998）、阻尼振蕩磁場抗擾度IV（GB/T17626.10-1998）、脈沖磁場抗擾度IV（GB/T17626.9-1998）；電磁發射試驗（GB/T14598.16-2002，4.1）。

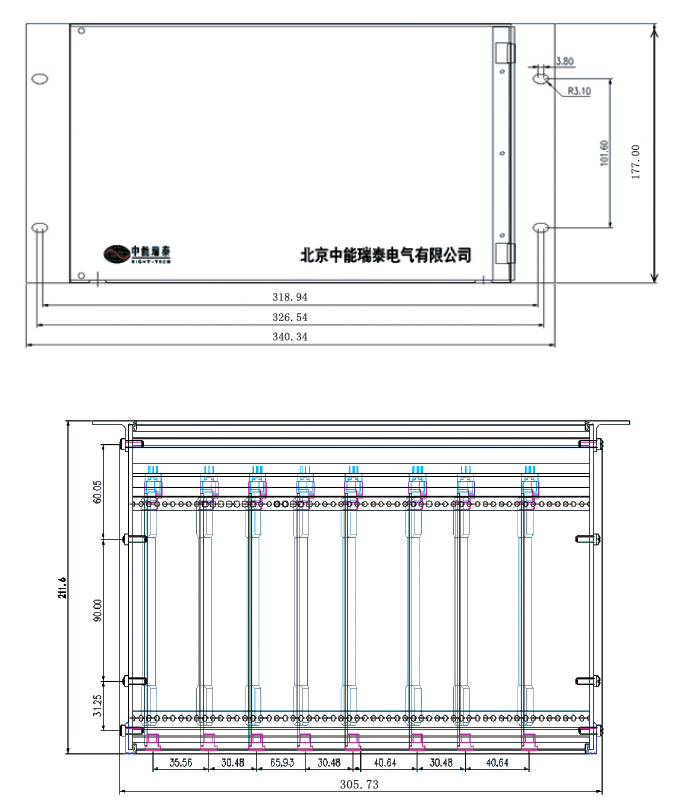

機箱正視圖和俯視圖 如下：

                                   開孔尺寸：寬×高=305.73mm×177mm
