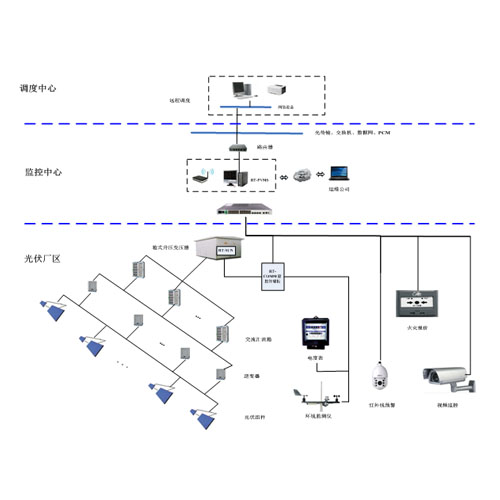

RT-PVMS光伏電站監控管理系統按照“無人值班，有人值守”的運行管理模式設計，全站分為場區（本地）生產運營監控和遠程監控系統。 本地監控主要通過智能監控終端實現，根據電站容量和一次設計可配置本地監控系統。 遠程監控系統主要由監控軟件系統及配套的硬件組成，通過VPN上網方式可實現與本地通訊。該系統的軟硬件設計架構上有擴展性，方便調度接入。

      RT-PVMS光伏電站監控管理系統能夠?qū)夥娬緝?nèi)一次設備狀態，如匯流箱、逆變器和箱式變壓器的工作狀態進行監測。對箱變、逆變器和匯流箱相關的電流、電壓和斷路器狀態進行實時監測。如發現異常，通過人機界面告警。在此基礎上，計算電站的有功功率、無功功率、頻率、功率因數、電能量。在用戶授權的基礎上，可對變壓器高低壓側斷路器進行控制；對逆變器輸出功率進行控制。

      RT-PVMS光伏電站監控管理系統用于集中式光伏電站。

環境條件

★環境溫度：

  工作溫度：-40℃～+75℃；

  儲藏溫度：-40℃～+85℃；

★相對濕度：45%～75%；

★大氣壓力：86kPa～106kPa。

工作電源

★額定電壓：AC/DC220V，允許偏差：±20%；

★額定頻率：50Hz，允許偏差：±5%；

★直流電源紋波系數：不大于5%。

交流測量回路

★額定電壓： 480V線電壓；額定電流：5A；采樣精度：0.5級；

★功率測量精度：0.5級。

觸點性能

★裝置的跳合閘出口觸點容量：電壓不超過250V、電流不超過1A、時間常數為5ms±0.75ms，容量為50W的直流有感負荷；

★裝置能可靠動作及返回1000次。

功率消耗

★交流電流回路：當額定電流為5A時，每相不高于lVA；當額定電流為1A時，每相不高于0.5VA；

★交流電壓回路：當額定電壓時，每相不高于1VA；

★直流電源回路：不高于10W。

EMC/EMI 性能

      通過了抗沖擊和振動試驗、濕熱實驗、振蕩波抗擾度（GB/T14598.13）、輻射電磁場抗擾度IV（GB/T14598.9）、靜電放電抗擾度IV(GB/T14598.14)、沖擊浪涌抗擾度IV(GB/T14598.10)、射頻場感應傳導騷擾抗擾度III(GB/T14598.17)、工頻磁場抗擾度IV(GB/T 17626.8-1998)、阻尼振蕩磁場抗擾度IV(GB/T 17626.10－1998)、脈沖磁場抗擾度IV（GB/T 17626.9－1998）; 電磁發射試驗(GB/T 14598.16－2002，4.1)。
